mongoDB 데이터 모델링

mongoDB 데이터 모델링

1.mongoDB 데이터 모델링이란?

• 데이터 모델링은 업무 수행 시 발생하는 데이터를 정확하고 효율적으로 데이터베이스에 저장하기 위해 데이터 구조를 설계하는 과정을 의미합니다.
• 이러한 데이터 모델링 개념에 mongoDB의 특성을 고려하여 데이터 구조를 설계하는 것을 mongoDB 데이터 모델링이라고 합니다.



관계형 데이터베이스 데이터 모델링이 테이블 설계 후 칼럼을 설계하는 순서로 진행된다면, mongoDB 데이터 모델링은 도큐먼트 설계 후 컬렉션을 설계하는 순서로 진행됩니다. 또한 애플리케이션의 처리방안을 고려한 도큐먼트 구조를 어떻게 설계하느냐에 따라 데이터 정합성과 성능에 큰 영향을 주게 되므로 이에 대한 정확한 이해가 필요합니다.

1.1 도큐먼트 구조란?

• 도큐먼트는 관계형 데이터베이스의 Row와 같은 개념이며, 몽고디비에서는 데이터를 저장하는 최소 단위입니다.
• 데이터의 관계를 표현하는 방식에 따라 크게 임베디드 방식과 레퍼런스 방식으로 나누어 집니다.



1.2 임베디드(Embedded) 방식

임베디드 방식은 관계를 갖는 데이터 집합을 단일 도큐먼트에 포함하여 저장하는 방식입니다.

항목	내용
설명	1.임베디드 방식은 동일한 데이터를 각 학생 도큐먼트에 저장하여 구조를 단순화하는 반정 규화 모델 2.임베디드 방식은 조회 성능이 좋고 도큐먼트에 포함된 관련 데이터를 모두 업데이트할 수 있다. 3.데이터 관리가 직관적이고 쿼리가 단순함
문제점	1.데이터 중복은 도큐먼트 구조를 단순화하고 조회성능을 향상하나 데이터 불일치가 발생할 수 있다. 2.도큐먼트에 포함하는 데이터가 증가할수록 도큐먼트의 크기도 증가하여 디스크 I/O시 성능 저하 발생 및 도큐먼트의 최대 크기를 초과 시 저장이 불가능할 수 있다. 3.데이터의 관계가 복잡하거나 계층 구조를 갖는 업무는 관리가 어려움
권장 업무	- 조회 성능이 중요하고 데이터 중복에 따른 데이터 불일치 문제가 발생하지 않는 업무 - 업데이트가 과도하게 발생하지 않는 업무



1.3 레퍼런스(References) 방식(1/2) - 기본

레퍼런스 방식은 도큐먼트에 관계를 갖는 다른 도큐먼트의 식별자를 참조키로 저장하여 필요시 애플리케이션에서 조인하는 방식으로 엑셀에서 학생정보와 강의정보를 2개의 개별 시트로 관리하며 필요시 참조하는 방식과 유사합니다.





항목	내용
설명	- 레퍼런스 방식은 데이터가 중복되지 않도록 업무 성격별로 컬렉션을 분리 후 참조하므로 데이터 불일치가 발생하지 않는 정규화 모델임 - 적절한 업무 단위의 컬렉션으로 데이터가 분리되어 임베디드 방식 대비 도큐먼트의 크기 증가가 작음 - 업무 요건 추가 및 변경으로 인한 도큐먼트 구조에 미치는 영향이 적음
문제점	- 참조가 많은 도큐먼트 또는 대규모 도큐먼트를 조회하는 경우 애플리케이션에서 2차 쿼리로 인한 처리량 증가로 조회 성능이 저하될 수 있음 - 데이터 중복에 의한 데이터 일관성 문제는 해소되나 참조 정보를 정확하게 관리하지 않는 경우 참조 정보 소실에 의한 데이터 정합성 문제가 발생할 수 있음
권장 업무	- 조회 성능보다는 데이터 무결성이 중요한 업무 - 임베디드 방식으로 사용 시 디스크 I/O 성능에 문제가 예상되는 업무 - 데이터의 관계가 복잡하거나 계층 구조를 갖는 업무

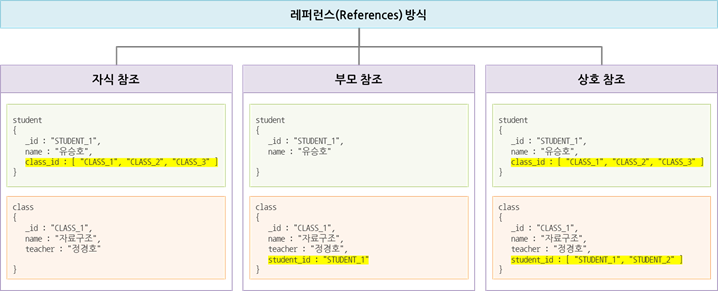

1.4 레퍼런스(References) 방식(2/2) - 세부 레퍼런스 방식

세부 레퍼런스 방식은 관계를 갖는 도큐먼트들 중 참조키를 어떤 도큐먼트에 저장할 것인지에 따라 3가지 참조 방식으로 나뉩니다.

항목	내용
자식 참조	- 부모 도큐먼트에서 관계를 갖는 자식 도큐먼트의 식별자를 참조키로 저장하는 방식이다. - 부모 도큐먼트와 관계를 갖는 자식 도큐먼트를 쉽게 찾을 수 있으며 참조 정보가 부모 도큐먼트에만 존재하므로 관리가 편리함 - 부모 도큐먼트에 업데이트가 집중되어 성능 문제가 발생할 수 있으며 자식 도큐먼트가 많은 경우 도큐먼트의 최대 크기를 초과할 수 있음 - 부모 도큐먼트에 발새아는 부하 및 크기 증가를 고려하여 자식 도큐먼트가 적게 생성되는 업무에 적합하다.
부모 참조	- 자식 도큐먼트에서 관계를 갖는 부모 도큐먼트의 식별자를 참조키로 저장하는 방식임 - 자식 도큐먼트에서 부모 도큐먼트를 쉽게 찾을 수 있으며 자식 도큐먼트의 추가 및 삭제로 인한 부모 도큐먼트의 업데이트가 없음 - 부모 도큐먼트와 관계를 갖는 모든 자식 도큐먼트 조회 시 소요시간이 증가할 수 있음 - 이력 또는 로그 데이터와 같이 자식 도큐먼트가 많이 생성되는 업무에 적합함
상호 참조	- 관계를 갖는 부모 도큐먼트와 자식 도큐먼트가 각각 서로의 식별자를 참조키로 저장하는 방식임 - 부모 도큐먼트에서 자식 도큐먼트를 찾거나 자식 도큐먼트에서 부모 도큐먼트를 쉽게 찾을 수 있으나 다른 방식에 비해 참조 정보 관리가 어려움 - 부모 도큐먼트와 자식 도큐먼트 모두 업데이트가 과도하게 발생할 수 있으며 참조 정보 관리 부주의 시 데이터 정합성 문제가 쉽게 발생할 수 있음 - 데이터 변경이 적고 부모 도큐먼트와 자식 도큐먼트가 서로를 빈번하게 참조하는 업무에 적합함



---

2.데이터 모델링 고려할 점

항목	내용
명명 규칙	- 관계자 간 의사소통 및 명확한 데이터 관리를 위해 컬렉션명 및 필드명에 대한 명명규칙이 필요함 - 합의되지 않은 약어의 사용은 의미가 불명확하여 의미 전달이 어려움 - 필드명은 데이터 크기에 포함되므로 명확한 의사전달이 가능한 수준의 적절한 명칭을 부여해야 함
도큐먼트 중첩	- 도큐먼트 중첩은 도큐먼트 내부에 존재하는 도큐먼트를 의미하며 최대 100 레벨까지 가능함 - 관계를 갖는 데이터를 단일 도큐먼트에 저장할 수 있으나 도큐먼트의 크기를 증가시켜 디스크 I/O 성능 저하 및 도큐먼트 최대 크기를 초과할 수 있어 사용에 주의가 필요함

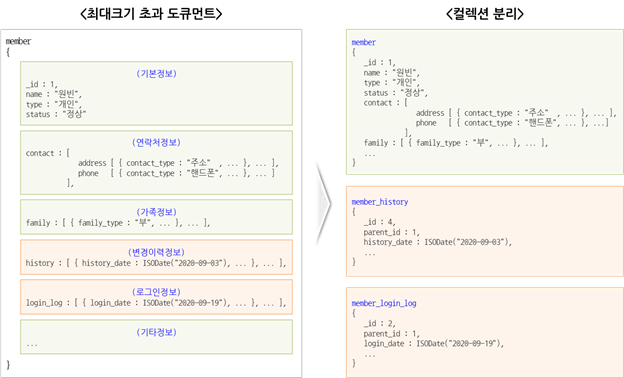

도큐먼트 크기	- 도큐먼트의 최대 크기는 16 MByte이며 최대 크기 이하로 도큐먼트를 관리해야 함 - 도큐먼트 크기가 최대 크기를 초과하는 경우 컬렉션 분리를 고려해야 하며 다음의 예시는 업무 특성에 맞춰 도큐먼트를 분리한 예시임
컬렉션 분리	- 단일 컬렉션에 쓰기 작업이 많은 경우 컬렉션 분리를 고려함 - 단일 컬렉션에서 대량의 데이터를 정기적으로 삭제하는 경우 컬렉션 분리를 고려함 - 단일 컬렉션에 저장되는 도큐먼트들의 액세스 패턴이 다양한 경우 컬렉션 분리를 고려함 - 자주 조회되거나 도큐먼트 수가 적은 컬렉션은 메모리에 캐시 될 수 있도록 컬렉션 분리를 고려함

---
